Construir un barco de madera a escala, del plano a la vitrina
Un casco de tablillas se levanta despacio: primero la quilla falsa y las cuadernas, después el forro, el lijado de los perfiles, la cubierta, los palos y, al final, decenas de metros de hilo que forman la jarcia. Aquí se explica ese recorrido en el orden en que ocurre sobre la mesa.
Para quién escribimos
Para quien monta su primer casco con cuadernas precortadas y también para quien ya trabaja con planos y madera en bruto. Los textos describen decisiones concretas, no atajos.
Cómo está ordenado
Los capítulos siguen la secuencia real del trabajo. Cada uno se puede leer suelto, pero el orden ayuda a entender por qué un error de casco se paga en la cubierta y en la arboladura.
Planos, escala y lo que cabe en la mesa
La escala no se elige por gusto, se elige por consecuencias. Un mismo casco a 1:75 y a 1:50 no cambia solo de tamaño: cambia el grosor visible de las tablillas, el diámetro del hilo que resulta creíble en la jarcia y el número de piezas que hay que fabricar a mano. A escalas grandes se ve todo, también lo que está mal resuelto; a escalas pequeñas hay que sugerir detalles que ya no se pueden reproducir.
Antes de tocar la madera conviene leer el plano entero y entender qué información contiene cada lámina: la línea de cuadernas, el perfil longitudinal, las líneas de agua, la disposición de cubierta y el plano de arboladura y jarcia. En muchos juegos comerciales los planos vienen ya adaptados al material incluido; en construcción desde cero, cada medida se traslada con compás y regla, y merece la pena marcar en el propio plano lo que se decide cambiar.
También es una decisión de espacio. Un casco de sesenta centímetros con bauprés y mastelerillos supera fácilmente el metro de eslora total, y la vitrina se encarga después. Medir primero el sitio donde acabará el modelo evita replantear a mitad de camino.
- Comprobar la eslora total con bauprés, botalón y vergas, no solo la del casco.
- Ver si la escala elegida permite cordelería comercial del diámetro adecuado.
- Marcar en el plano la línea de flotación antes de empezar, aunque se pinte al final.
- Anotar el grosor real de las tablillas: dos capas de forro no ocupan lo mismo que una.
- Guardar una copia limpia del plano para consultar sin manchar ni doblar.
Cuadernas, forro de tablillas y control de las formas
El casco es la pieza que define todo lo demás. Si la quilla falsa queda torcida o una cuaderna se pega un milímetro fuera de escuadra, el defecto reaparece más tarde como una panza en el costado o como una cubierta que no asienta. Por eso la fase de armado se hace sin prisa y con comprobaciones constantes desde proa, desde popa y a contraluz.
Montaje de la falsa quilla y las cuadernas
Las cuadernas entran a presión en sus ranuras y se ajustan hasta que apoyan sin forzar. Una escuadra fiable y una superficie plana son más útiles que cualquier herramienta cara: se comprueba el ángulo de cada cuaderna respecto a la quilla y la alineación del conjunto mirando la crujía desde el extremo. Los listones provisionales clavados sobre las cuadernas mantienen la separación mientras seca la cola blanca.
Antes de forrar hay que biselar el canto de las cuadernas, sobre todo en los extremos, para que la tablilla apoye en toda su anchura y no solo en una arista. Este lijado previo, hecho con un taco largo que abarque varias cuadernas a la vez, ahorra masilla después.
Doblado de las tablillas al vapor
Una tablilla de tilo o sapelli de un milímetro y medio admite curvas suaves en seco, pero en las amuras y en la bovedilla hay que ablandarla. El agua caliente o el vapor cambian temporalmente el comportamiento de la fibra: la madera se dobla sin astillar y conserva buena parte de la forma al secar. El método habitual es sumergir la tablilla unos minutos, doblarla sobre una plantilla o sobre el propio casco y dejarla fijada hasta que pierde la humedad.
Lo importante es no forzar nunca la pieza contra las cuadernas con pinzas mientras está seca. La tablilla debe llegar ya con la forma aproximada; la cola sirve para fijar, no para vencer una tensión. También conviene ir alternando bandas de babor y estribor para que el casco no se desvíe hacia un lado.
Masilla, lijado y verificación de los perfiles
Cuando el forro está cerrado, se rellenan las juntas y los pequeños escalones con masilla de madera, aplicada en capas finas y en varias pasadas en lugar de una gruesa. El lijado va de grano medio a fino, siempre con taco y siguiendo el sentido de la eslora, y se comprueba pasando la mano: el tacto detecta ondulaciones que la vista no ve. Una capa muy diluida de tapaporos o una pasada de agua levantan la fibra y revelan los defectos que quedan.
Si el modelo lleva segundo forro de madera noble, la primera capa puede llevar toda la masilla necesaria, porque quedará oculta. Si solo hay una capa y se va a barnizar, la masilla se nota: ahí es mejor invertir tiempo en ajustar tablillas cortas y cuñas del mismo material que en rellenar huecos.
Entablado, palos y jarcia
Con el casco liso empieza la parte que más se mira de cerca. La cubierta se entabla con listones estrechos y juntas marcadas: el calafateado se simula ennegreciendo el canto de cada tablilla con lápiz blando o tinta antes de pegarla, y el efecto depende de que la línea sea fina y regular. Las tablas no corren de proa a popa de una pieza; se cortan a longitudes constantes y se traban siguiendo un patrón, con los topes alineados cada tres o cuatro filas.

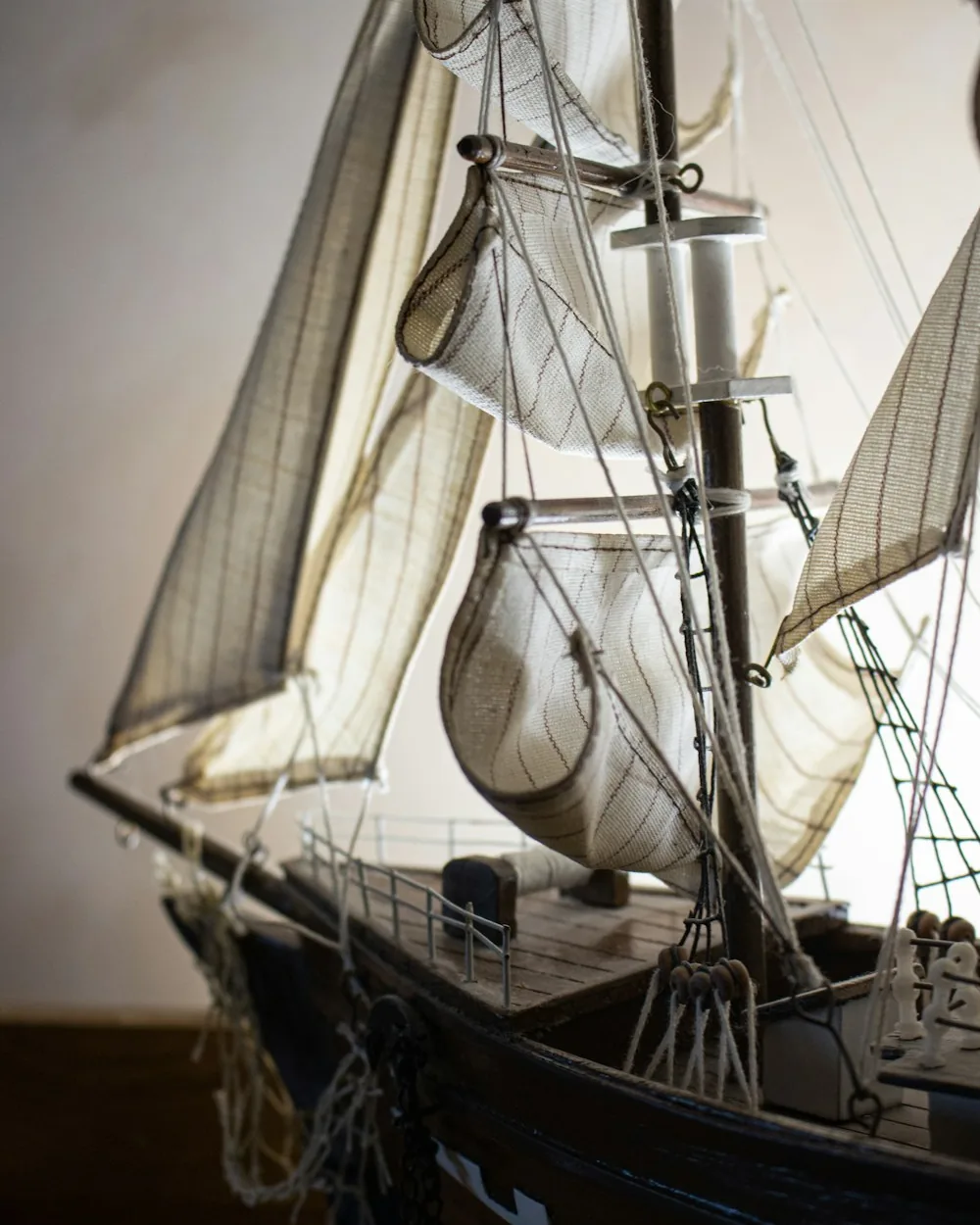

Palos, vergas y jarcia firme
Los palos se tornean a mano a partir de varilla, respetando la conicidad indicada en el plano y comprobando el diámetro con un calibre en varios puntos. Se presentan sin pegar para verificar la inclinación y la caída; una diferencia de dos o tres grados entre el trinquete y el mayor se ve al instante en el perfil. La jarcia firme —obenques, estays y burdas— se monta después, tensada de forma simétrica para que los palos no queden arrastrados hacia un costado.
Jarcia de labor y nudos
La jarcia de labor pasa por motones y cuadernales y termina en las cabillas y en los cornamusas. Aquí importan tres cosas: hilo del grosor correcto para la escala, tensión pareja y un orden de montaje que permita llegar con los dedos o con una pinza larga. Se trabaja de dentro hacia fuera y de abajo hacia arriba, porque una vez tendidos los obenques exteriores el acceso se cierra. Los cabos se rematan con nudos discretos, se sellan con una gota de cola diluida y se recortan al ras; los chicotes sobrantes pueden enrollarse en pequeñas adujas sobre cubierta.
Latón y madera en los detalles
Los herrajes dan verosimilitud cuando están en escala y pasan desapercibidos cuando no lo están. Con varilla, chapa y tubo de latón se resuelven cáncamos, arraigadas, mesas de guarnición, pasamanos, anclas y refuerzos; la madera queda para piezas como cabrestantes, bitas, escotillas, botes auxiliares y galerías. El latón se corta, se lima y se pule, y admite pátinas químicas o pintura mate si el brillo resulta excesivo para la época representada.
Soldar piezas diminutas con estaño exige limpieza y una fuente de calor controlada; en muchos casos un adhesivo de cianoacrilato bien aplicado, con la superficie previamente rayada, es suficiente y más reversible. Fabricar dos o tres unidades de cada elemento repetido y quedarse con la mejor es una costumbre razonable, porque las piezas pequeñas se pierden y se deforman con facilidad.
Herramientas que resuelven casi todo
- Cúter de hoja fina y sierra de pelo para cortes limpios.
- Limas de aguja y papel de lija de grano 240 a 600.
- Pinzas rectas y curvas de punta fina, y pinzas de presión.
- Taladro de mano con brocas de 0,5 a 2 mm.
- Calibre, escuadra pequeña y tacos de lijado planos.
Errores que cuestan tiempo
- Pegar cuadernas sin comprobar la escuadra con la quilla.
- Forzar tablillas secas en las amuras hasta agrietarlas.
- Aplicar masilla en una sola capa gruesa.
- Montar la jarcia exterior antes que la interior.
- Barnizar sobre polvo de lijado sin limpiar la superficie.
Pintura, barniz y la línea de flotación
El acabado decide la lectura final del modelo. Sobre madera abierta, cualquier pintura sin preparación se absorbe de forma desigual, así que primero va un tapaporos o una imprimación fina, lijada con grano alto entre capas. Las pinturas acrílicas mate son cómodas por el secado rápido y la limpieza con agua; las de esmalte dan superficies más duras pero exigen ventilación y paciencia. En ambos casos, varias manos muy diluidas cubren mejor que una espesa y no ahogan los detalles del forro.
La línea de flotación no se traza a ojo. Se fija el casco nivelado en un soporte, se apoya un lápiz sobre un taco a la altura calculada y se hace girar el modelo, o se desplaza el taco a lo largo de la mesa manteniendo la altura constante. El resultado es una línea continua y coherente con la geometría del casco, que luego se enmascara con cinta fina antes de pintar la obra viva.
Si la madera se deja vista, el barniz o el aceite deben elegirse por el tono que aportan: muchos productos amarillean con el tiempo y modifican el contraste entre el forro y las piezas de madera oscura. Una prueba sobre un recorte del mismo material, hecha antes de aplicar nada al modelo, evita sorpresas irreversibles.

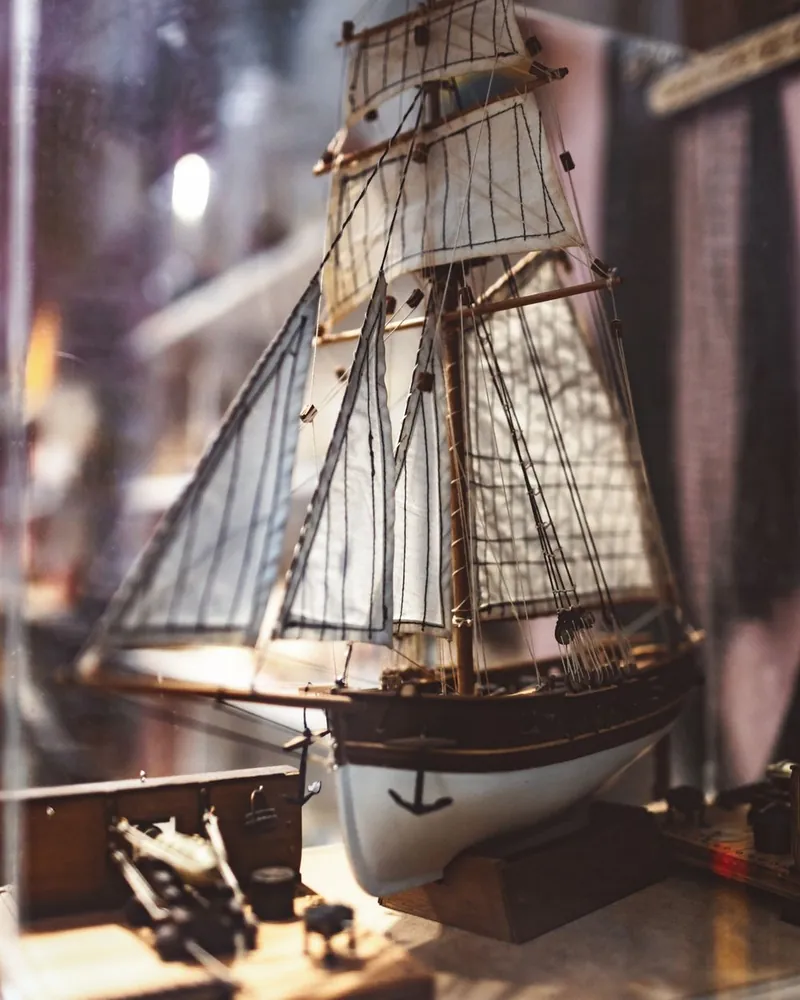

Peana, vitrina y cuidado del modelo
Un modelo terminado necesita un apoyo que no lo deforme. Las cunas de madera forradas con fieltro reparten el peso a lo largo del casco; los soportes de columnas metálicas se atornillan a la quilla y dejan el casco al aire, pero obligan a prever los taladros durante la construcción. La peana debe sobresalir lo justo y no competir visualmente con el barco.
La vitrina cumple una función práctica más que decorativa: el polvo es casi imposible de retirar de la jarcia sin romper cabos, y la luz directa decolora hilos y maderas. Un cajón de cristal o metacrilato con base de madera, bien ajustado, evita las dos cosas. Conviene calcular las medidas interiores con holgura suficiente para el bauprés y las vergas, y dejar espacio para manipular el modelo al entrarlo.
- Situar la vitrina lejos de ventanas orientadas al sur y de fuentes de calor.
- Mantener una humedad estable: los cambios bruscos abren juntas y destensan la jarcia.
- Limpiar el exterior del cristal con paño seco; no pulverizar líquidos cerca de la base.
- Para el polvo del interior, aire a muy baja presión y un pincel suave de pelo natural.
- Revisar de vez en cuando la tensión de estays y obenques y retocar solo lo necesario.
Un modelo bien montado admite reparaciones: cabos sustituidos, piezas nuevas de latón, retoques de pintura. Documentar con fotografías cada fase durante la construcción facilita mucho ese trabajo años después.
